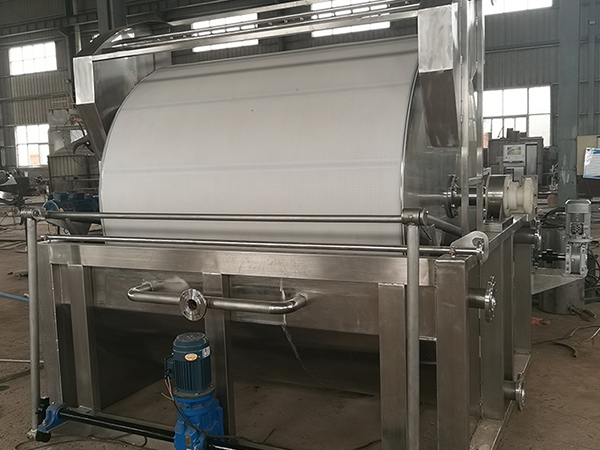

Introducere în filtrul cu tambur rotativ

este un dispozitiv de separare solid-liquid care se bazează pe aspirația prin vid ca forță motrice, iar componenta sa centrală este o sârmă rotativă cilindrică care se poate roti continuu. Dispozitivul utilizează mișcarea rotativă a sârmei rotative pentru a conduce mediul de filtrare care acoperă suprafața sa pentru a finaliza o serie de etape de funcționare cheie în secvență. De la filtrarea inițială a suspensiei, la spălarea profundă a tortului de filtru, la îndepărtarea puternică a apei în exces, și în cele din urmă realizează eliminarea automată a reziduurilor filtrului este descărcată. Această serie de procese sunt conectate fără probleme în rotația continuă a stocului rotativ, formând un modFiltru cu tambur rotativ

Principiul de lucru

Mecanismul de lucru al filtrului de vid rotativ se bazează pe efectul sinergic al presiunii de vid negative și al rotației firului rotativ, care realizează separarea eficientă a suspensiei solid-liquid prin circulație dinamică, iar procesul său complet de funcționare include.

Faza de filtrare a vidului

Stocul rotativ intră în suspensie, sistemul de vid face diferența de presiune între cele două părți ale țesăturii de filtru, faza lichidă pătrunde în țesătura de filtru și intră în stocul rotativ, iar faza solidă este reținută pentru a forma tortul de filtru.

Spălare inversă

După ce firul rotativ se întoarce de pe suprafața filtrului cu tortul de filtrare, lichidul de spălare pătrunde în tortul de filtrare prin pulverizare sau imersie, iar aspirația prin vid scoate impuritățile dizolvate pentru a realiza purificarea profundă.

Vakuum uscat

Tamburul continuă să se rotească în zona de uscare, întărind efectul de vid pentru a elimina în continuare faza lichidă reziduală în canalele capilare ale tortului de filtrare, reducând conținutul de umiditate.

Descărcare mecanică

Atunci când tamburul intră în zona de descărcare, vidul este eliberat și combinat cu răsucirea aerului comprimat sau a zgârieturii, astfel încât tortul de filtrare este complet îndepărtat la zgârie-nori.

Regenerarea țesăturilor de filtru

După descărcare, pânza de filtru este suflată cu spray de înaltă presiune sau aer comprimat pentru a îndepărta porii și particulele reziduale de suprafață, pentru a restabili performanța de filtrare și pentru a intra în următorul ciclu.

Structură

Filtru cu tambur rotativSe compune în principal din următoarele componente cheie:

Structure

01. din

Unitatea rotativă

Nucleul echipamentului, de obicei cilindrul metalic cilindric, suprafața este acoperită dens cu microporos pentru a adsorbi lichidul. diviziunea internă a unui număr de compartimente independente în formă de ventilator pentru a realiza controlul partiției procesului.

02. în

Filtru de țesătură

Stratul de filtrare care acoperă suprafața fâșiei rotative, materialul este selectat în funcție de caracteristicile materialului, utilizat pentru reținerea particulelor solide.

03. din

Materialul tancului

Containerul de suspensie este plasat sub tambur, partea inferioară a tamburului este scufundată în rezervor cu adâncime reglabilă pentru a asigura contactul continuu cu materialul care urmează să fie filtrat.

04 →

Sistemul de vid

Se compune din pompă de vid și rezervor de vid, oferind putere de presiune negativă pentru filtrarea, spălarea și uscarea etapelor și conducând lichidul să pătrundă țesătura filtrului.

05. din

Dispozitiv de spălare

Echipate cu o țeavă de pulverizare sau un rezervor de înmuiere, situate în zona suprafeței lichide a tamburului, utilizate pentru pulverizarea lichidului de spălare, cum ar fi apa sau solventul, în tortul de filtru.

06. în

Componente de îndepărtare Slag

Inclusiv zgârietura de metal / cauciuc și sistemul de respingere a aerului comprimat, efectul sinergic al tortului de filtrare de la suprafața țesăturii filtrului a fost îndepărtat.

07. în

Mecanismul de transmisie

Prin grupul de transmisie motor, reductor și transmisie / lanț, conduceți tamburul la o viteză uniformă de rotație de 0,5-3 rpm.

08. din

Capul de distribuție

Capul de distribuție: supapa dinamică instalată la capătul tamburului, care se rotește cu tamburul, conectând diferite compartimente la sistemul de vid sau aer comprimat prin conducte, realizând comutarea automată a procesului.

Avantajele filtrului cu tambur rotativ

Operațiune continuă

Rotarea continuă a firului rotativ pentru a realiza automatizarea întregului proces de filtrare, spălare și descărcare, ceea ce îmbunătățește foarte mult eficiența producției la scară largă.

Un grad ridicat de automatizare

Prin ajustarea vitezei de rotație a firului rotativ, a vidului și a parametrului lichidului de spălat, acesta asigură o calitate stabilă și controlabilă a filtrării și reduce semnificativ dependența de funcționarea manuală.

Efectul de spălare a tortului

Suportă proiectarea spălării inversate în mai multe etape. reduce în mod eficient reziduurile de impurități solubile din tortul de filtrare pentru a satisface cererea de produse de înaltă puritate.

Gama largă de aplicații

Poate face față suspensiilor de diferite concentrații și dimensiuni de particule și este deosebit de potrivit pentru sistemele de materiale cu concentrație medie și performanță bună de stabilire a particulelor.

Utilizarea filtrului cu tambur de vid rotativ

Filtrele cu tambur rotativ sunt aplicate în principal pentru a face față suspensiei cu concentrație ridicată, particulelor brute, formării ușoare a tortului și descărcării ușoare, iar principalele domenii de aplicare sunt

Industria chimică

Aplicat la producerea de pigmenți, coloranți, catalizatori, îngrășăminte și sodă caucazică etc., pentru a separa eficient sistemul de amestecare solid-liquid după reacție.

prelucrarea minieră

Pentru prelucrarea aurului, cuprului, fierului și a altor zgură, pentru a obține o recuperare și purificare eficientă a mineralelor solide.

Protecția mediului

Pentru imprimarea și vopsirea apelor reziduale, a noroiului chimic și a altor deșeuri industriale, pentru a realiza deshidratarea eficientă și separarea solid-liquid.

Producția farmaceutică

În procesul de pregătire a API, pentru a finaliza procesul cheie de separare solid-liquid, echipamentul trebuie să îndeplinească specificațiile de fabricație sanitară.

Defecte comune și soluții ale tamburului rotativ

Filtru

Fenomenul greșit	Cauze posibile	soluţie
Viteza de filtrare scade brusc	Țesătura filtrului este blocată; gradul de vid este insuficient; concentrația de suspensie este prea mică	Înlocuiți sau curățați țesătura filtrului; verificați dacă pompa de vid funcționează corect și reparați orice scurgeri de aer; ajustați concentrația suspensiei (de exemplu, adăugând flocculant)
Grosimea tortului de filtru este inegală	tamburul rotativ se rotește prea repede; nivelul lichidului din robinet este instabil; țesătura filtrului se abate	Reduceți viteza de rotație; reglați viteza de alimentare pentru a stabiliza nivelul lichidului; calibrați poziția țesăturii de filtrare și verificați dispozitivul de tensiune
Tortul filtru nu poate fi îndepărtat	Gradul de vid nu este tăiat la timp; zgârietura este uzată sau unghiul este necorespunzător; tortul de filtru este prea uscat / prea lipicios	Verificați dacă capul de distribuție se comută în mod normal (tăiați vidul); înlocuiți zgârietura sau reglați unghiul; reglați nivelul de vid sau cantitatea de lichid de spălat
Gradul de vid insuficient	Eșec de funcționare al pompei de vid; scurgere de aer în conductă sau compartiment; deteriorarea țesăturii filtrului	Reparați pompa de vid; inspectați conexiunile conductelor și etanșarea compartimentului de tambur, reparați orice scurgeri; înlocuiți orice țesătură de filtru deteriorată
Efect scăzut de spălare	Flux insuficient de lichid de spălare; tub de pulverizare blocat; timp de spălare prea scurt	Creșteți rata de debit a lichidului de spălat; curățați șuruburile tubului de pulverizare; reduceți viteza de rotație a tamburului și prelungiți timpul de spălare
Zgomot anormal în timpul funcționării echipamentului	Uzura suportului; slăbiciunea transmisiei / lanțului sau lubrifierea insuficientă	Înlocuiți rulmentul; strângeți componentele de transmisie și adăugați ulei de lubrifiere

Prin inspectarea regulată a stării țesăturii de filtrare, a strângerii sistemului de vid și a uzurii componentelor de transmisie, apariția defectelor poate fi redusă în mod eficient, asigurând funcționarea stabilă a echipamentului.

Prețul filtrului de vid rotativ

Prețul unui filtru cu tambur de vid rotativ este influențat de o serie de factori. Zona de filtrare este un factor important, de la utilizarea de laborator a echipamentelor mici la utilizarea industrială a echipamentelor mari, cu cât este mai mare suprafața, cu atât este mai mare valoarea prețului. Materialul echipamentului este, de asemenea, legat de cost, atunci când se contactează materiale corozive, utilizarea aliajelor speciale rezistente la acid și alcalii sau a materialelor plastice de inginerie, costul este relativ ridicat.

Alegeți-ne ca producătorul dvs. de filtre cu bobină rotativă, ne bazăm pe ani de experiență în industrie, tehnologie avansată de producție și urmărirea inovației, pentru a crea un filtru foarte eficient și fiabil, pentru a oferi o garanție solidă pentru procesul dvs. de producție.
