Principiul de lucru

Principiul de lucru al filtrului de bandă de vid este de a utiliza în principal diferența de presiune produsă de presiunea negativă de vid, combinată cu transmisia continuă a centurii de filtrare, pentru a realiza separarea dinamică solid-liquid a suspensiei, care poate fi împărțită în mod specific în cinci legături cheie.



Alimentare: Suspensia care urmează să fie filtrată este distribuită uniform pe centura de filtrare prin dispozitivul de alimentare, iar centura este condusă înainte de rollerul de acționare.

Filtrarea în vid: Cutia de vid sub centura de filtrare formează o presiune negativă, sub diferența dintre atmosferă și presiunea negativă, filtratul intră în cutia de vid prin țesătura de filtrare și centura de filtrare, iar particulele solide sunt reținute pentru a forma tortul de filtrare.

Spălare (opțional): În funcție de cerințele procesului, dispozitivul de spălare pulverizează lichidul de spălare în tortul de filtrare, iar lichidul de spălare este pompat cu ajutorul vidului, pentru a îndepărta impuritățile solubile din tortul de filtrare.

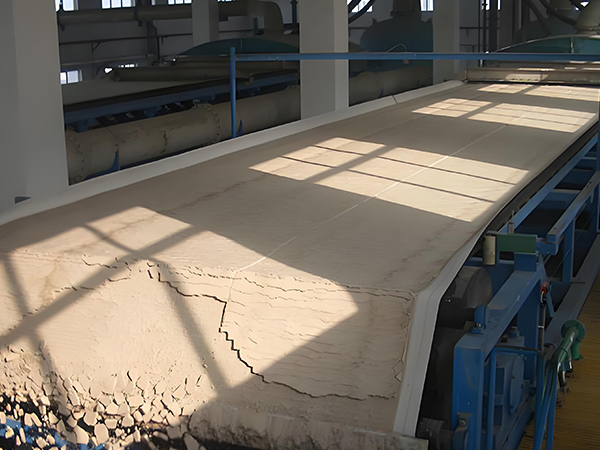

Uscare: tortul de filtrare intră în zona de vid ulterioară cu centura de filtrare, iar apa reziduală este descărcată sub presiune negativă pentru a reduce conținutul de apă.

Descărcarea de gestiune: tortul uscat ajunge la capătul centurii de filtrare și este separat de centura de filtrare de rollerul de descărcare de gestiune sau de zgârietura pentru a finaliza ciclul de filtrare.

Întregul proces este continuu și neîntrerupt, viteza centurii de filtrare, a vidului și a altor parametri pot fi ajustați flexibil de sistemul de control pentru a se potrivi diferitelor materiale.

Accesorii de bază ale filtrului de bandă de vid:

·Cureaua de filtrare: ca părți de filtrare de bază, există material de lămpi de plasă de poliester, material de lămpi de plasă de polipropilenă și poate alege rezistența la acid și alcalin, rezistența la temperaturi ridicate sau materialul de calitate alimentară în funcție de caracteristicile materialelor.

Sistem de vid: cutie de vid, tip de pahar cu apă, pompă de vid rotativă și conductă de vid și supapă care acoperă contactul cu centura de filtrare pentru a genera presiune negativă.·

Sistemul de transmisie: Acesta constă din rolă de conducere, rolă de ghidare, rolă de tensiune pentru reglarea tensiunii centurii de filtrare, precum și motorul de transmisie și reductorul.·

Dispozitiv de alimentare și spălare: există un tampon de alimentare cu un producător pentru a face materialul distribuit uniform, mai multe șuruburi de spălare pentru a realiza spălarea în mai multe etape și pompa de spălare.·

Dispozitive auxiliare: dispozitiv de corectare a centurii de filtrare, dispozitiv de curățare a centurii de filtrare, scraper de descărcare, cadru și gardrail.·

Caracteristici tehnice :

Continuitate și automatizare: proiectarea continuă a funcționării, împreună cu sistemul de control PLC, poate realiza funcționarea complet automată a alimentării, filtrării, spălării și descărcării, reducând intervenția manuală și stabilizând eficiența producției;·

Filtrarea de precizie: centura de filtrare este realizată din diverse materiale (de exemplu, poliester, polipropilenă etc.), iar dimensiunea porilor potrivite poate fi selectată în funcție de dimensiunea particulelor materialului pentru a asigura clarificarea filtratului, între timp, susține spălarea în mai multe etape, ceea ce poate reduce foarte mult impuritățile reziduale din tortul de filtrare.··

Parametrii puternic reglabili: parametrii-cheie, cum ar fi viteza centurii de filtrare (de obicei 0,5-5m/min), gradul de vid (de obicei - 0,04 până la - 0,08MPa) și cantitatea de apă pentru spălare pot fi ajustați flexibil pentru a se adapta la vâscozitatea și granularitatea diferită a materialelor (de exemplu, noroi, cristale, noroi) Structura modulară: este alcătuită din secțiunea de filtrare, secțiunea de spălare, secțiunea de uscare etc. Modulele pot fi adăugate sau scăzute în funcție de cerințele procesului, de exemplu, creșterea secțiunii de spălare pentru a îmbunătăți efectul de purificare sau extinderea secțiunii de uscare pentru a reduce·

Economie de energie și ecologic: sistemul de vid adoptă pompe de vid de înaltă eficiență, cu consumul de energie mai mic decât cel al echipamentelor tradiționale de filtrare sub presiune; centura poate fi reutilizată în mod repetat, iar apa de spălat poate fi reciclată (o parte din ea este reciclată). centura de filtru poate fi utilizată în mod repetat, iar apa de spălat poate fi reciclată (în unele scenarii), reducând risipa de resurse.·

întreţinere

Utilizarea oricărui echipament nu poate fi separată de întreținerea și întreținerea zilnică, face o treabă bună de întreținere de rutină, pentru a face utilizarea echipamentului pentru o perioadă mai lungă de timp.

Întreținerea zilnică:

Păstrați un ochi pe starea centurii de filtrare pentru a vedea dacă există o ruptură sau abatere, dacă există, trebuie să ajustați dispozitivul de corectare a abaterii sau să schimbați noua centură de filtrare.·

Curățați resturile din cutia de vid pentru a asigura o conductă de vid netedă și pentru a menține stabilitatea gradului de vid.·

Verificați lanțurile și geamurile sistemului de transmisie, strângeți-le în timp și adăugați lubrifiant dacă sunt slabe.·

Curățați șurubul dispozitivului de curățare a centurii de filtrare pentru a preveni înfundarea și a afecta curățarea.·

Întreținere regulată:

Verificați tensiunea centurii de filtrare în fiecare săptămână și reglați-o cu rolul de tensiune pentru a preveni afectarea excesivă a filtrării sau deteriorarea prea strânsă a centurii de filtrare.·

Verificați starea de funcționare a pompei de vid în fiecare lună, schimbați uleiul tipului de vană rotativă și umpleți apa circulantă de tipul inelului de apă.·

Trimestrial dezasamblați cutia de vid pentru a verifica sigiliile și înlocuiți-le în timp util pentru uzură severă pentru a preveni scurgerile de aer.·

Întrețineți motorul de transmisie și reductorul în fiecare an, verificați rulmenții și înlocuiți-i dacă este necesar.·

Întreținere specială:

După manipularea materialelor corozive, clătiți interiorul echipamentului cu apă pentru a preveni timpul de coroziune a pieselor.·

Înainte de oprirea pe termen lung, curățați și uscați centura de filtrare, slăbiți tensiunea centurii de filtrare, opriți alimentarea cu energie și sistemul de vid și faceți o treabă bună de protecție împotriva prafului.·

Întreținerea standardizată poate prelungi durata de viață a echipamentului și garantează o eficiență stabilă a filtrării.·
